Các dòng máy cấp nắp và đóng nắp chai cho dây chuyền chiết rót

Nhiều chủ doanh nghiệp nghĩ rằng chỉ cần đầu tư máy chiết rót là đủ, còn lại các công đoạn đóng nắp chai và dán nhãn chai chỉ cần thực hiện thủ công cho tiết kiệm chi phí. Nhưng việc đóng nắp chai thủ công thường không đảm bảo nắp chai được đóng đủ chặt và đồng đều, dẫn đến rủi ro tràn dung dịch khi vận chuyển. Đức Phát sẽ giải thích tại sao cần máy cấp nắp và máy đóng nắp chai, có những dòng máy cấp nắp và đóng nắp chai nào thường được sử dụng trong dây chuyền chiết rót và đưa ra lời khuyên cho các doanh nghiệp để chọn đúng loại máy cấp nắp cũng như máy đóng nắp chai cho sản phẩm của mình.

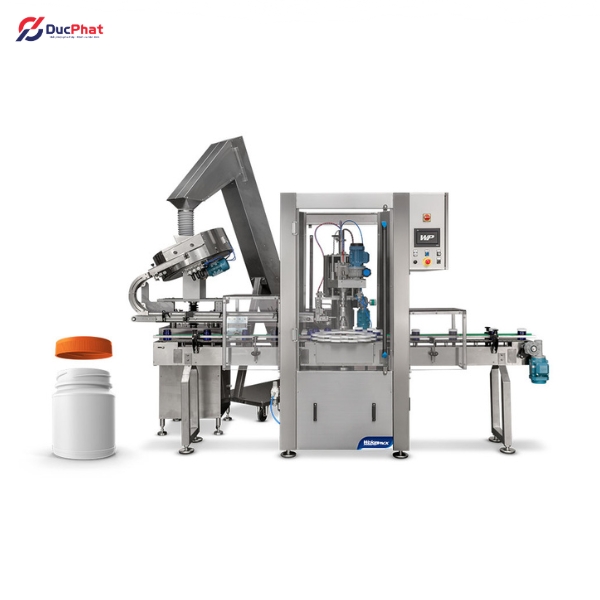

Máy cấp nắp và máy đóng nắp chai là gì? Tại sao doanh nghiệp cần dùng trong dây chuyền chiết rót?

Máy cấp nắp chai là thiết bị tự động đưa nắp đặt lên trên miệng chai. Máy thường được sử dụng ngay sau công đoạn chiết rót dung dịch vào các chai, lọ, hũ.

Máy đóng nắp chai hay máy vặn nắp, siết nắp là thiết bị dùng lực để siết, xoay nắp chai, giúp cố định chặt chẽ nắp vào cổ chai lọ, niêm phong dung dịch ở bên trong chai trong một không gian kín hoàn toàn. Nhờ đó, dung dịch sẽ không chảy ra ngoài ngay cả khi chai được đặt nằm hay dốc ngược.

Trên thực tế, máy cấp nắp và máy đóng nắp chai thường đi kèm với nhau để tạo thành một tổ hợp thiết bị giúp tự động hóa hoàn toàn các bước đóng chai sau khi chiết rót.

Các doanh nghiệp nên sử dụng máy cấp nắp và đóng nắp chai khi đã đầu tư máy chiết rót để đồng bộ tốc độ giữa các giai đoạn, không bị nghẽn lại ở khâu đóng nắp chai. Bên cạnh đó, nó giúp tự động hóa dây chuyền, đảm bảo sản phẩm kín khít tuyệt đối, không rò rỉ sau khi xuất xưởng. Việc cho rằng chỉ cần đầu tư máy chiết rót là một trong những điều thường bị hiểu sai về máy chiết rót rất phổ biến.

Các dòng máy cấp nắp chai cho dây chuyền chiết rót

Hiện nay, hai dòng máy cấp nắp chai phổ biến nhất thường được các nhà máy sử dụng là máy cấp nắp mâm rung và máy cấp nắp băng tải leo.

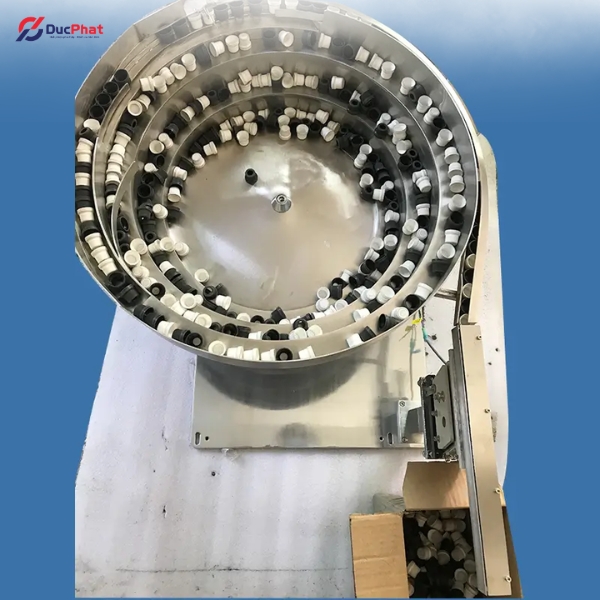

Máy cấp nắp mâm rung (Vibratory Bowl Feeder)

Máy cấp nắp mâm rung là thiết bị hoạt động dựa trên sự kết hợp giữa lực rung cơ học và thiết kế đường rãnh định hướng xoắn ốc.

Nguyên lý hoạt động của máy cấp nắp mâm rung

• Nắp chai được đổ số lượng lớn vào lòng mâm rung
• Khi máy hoạt động, mâm sẽ rung và khiến các nắp chai di chuyển dần ra đường rãnh xoắn ốc. Đường rãnh này đi từ dưới đáy lên trên thành mâm.
• Trên đường rãnh xoắn ốc sẽ có các bẫy cơ học được thiết kế riêng. Khi nắp đi ngược chiều, bị lật ngược hoặc không đúng hướng yêu cầu sẽ bị vướng vào bẫy và rơi ngược lại xuống đáy mâm để chạy lại từ đầu.
• Chỉ những chiếc nắp đi đúng chiều mới vượt qua được để đi ra đường dẫn đầu ra.
• Tại đầu ra, nắp sẽ xếp thành một hàng đơn trượt theo máng dẫn xuống vị trí chờ để cấp nắp vào chai. Khi chai đi qua vị trí chờ, nắp sẽ được thả để cấp lên cổ chai và chai theo băng tải đi tiếp để xoắn nắp.

Lưu ý: Máy thường tích hợp cảm biến ở máng dẫn. Khi máng đầy nắp, máy sẽ tự động dừng rung. Khi máng gần hết nắp, máy lại tiếp rung để cấp nắp, giúp tiết kiệm điện năng và giảm hao mòn.

Các loại nắp phù hợp với máy cấp nắp mâm rung

Máy cấp nắp mâm rung xử lý tốt nhất với các loại nắp nhỏ, nhẹ, chiều cao nắp nhỏ hơn hoặc bằng đường kính nắp:

• Nắp ren vặn tiêu chuẩn: Nắp nhựa hoặc nắp nhôm của các loại chai nước khoáng, nước ngọt, chai dầu ăn, chai nước rửa chén,…
• Nắp nút ấn, nắp bật (flip-top): Thường dùng cho chai dầu gội, mỹ phẩm, nước sát khuẩn.
• Nắp nhỏ ngành dược, mỹ phẩm: Nắp lọ thuốc đơn, nắp lọ serum, nút cao su, nắp nhôm xé
• Nắp mỏ vịt, nắp xịt (trigger pumps/spray pump): Các loại đầu xịt kính, xịt khuẩn có vòi dài.

Máy cấp nắp mâm rung phù hợp với dây chuyền chiết rót nào?

Dòng máy này thường phối hợp với các dây chuyền chiết rót sau:

• Ngành Dược phẩm – Thực phẩm chức năng: Dây chuyền chiết rót – đóng nắp lọ thuốc viên, lọ siro, hũ thực phẩm bảo vệ sức khỏe (thường là hũ nhựa PET hoặc lọ thủy tinh nhỏ)
• Ngành Mỹ phẩm & Hóa mỹ phẩm: Dây chuyền chiết dung dịch vào chai nhựa, chai thủy tinh như nước hoa, serum, kem dưỡng, dầu gội, nước giặt.
• Ngành Thực phẩm & Đồ uống: Dây chuyền chiết rót cho chai nhựa PET hoặc chai thủy tinh như nước mắm, tương ớt, sa tế, nước giải khát.

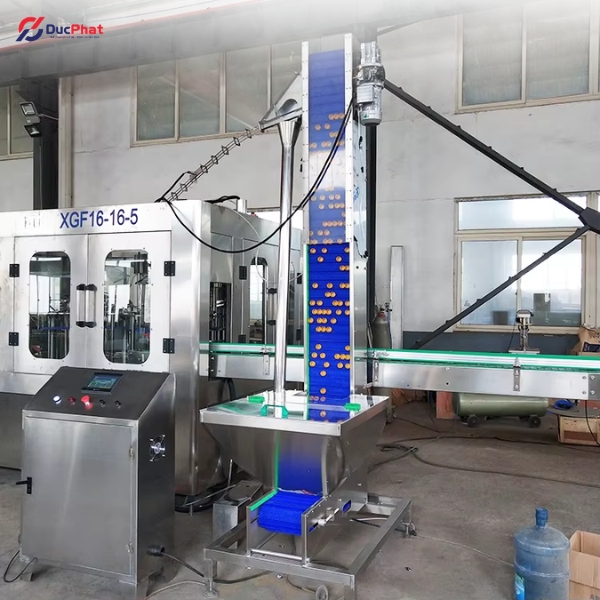

Máy cấp nắp dạng băng tải leo (Cap elevator/Cap feeder)

Khác với máy cấp nắp mâm rung di chuyển nắp bằng cách rung và xoay hình xoắn ốc, máy cấp nắp dạng băng tải leo sử dụng hệ thống gờ cơ học chuyển động tịnh tiến để đưa nắp lên cao.

Nguyên lý hoạt động của máy cấp năng dạng băng tải leo

• Nắp chai được đổ số lượng lớn vào phễu chứa nằm ở dưới thấp. Đáy phễu được thiết kế dốc để nắp tự động gom về phía mặt băng tải.
• Băng tải chạy từ dưới lên trên theo một góc nghiêng lớn, thường từ 60 đến 85 độ. Trên bề mặt dây đai băng tải có đúc sẵn các gờ ngang (gờ gạt) song song đều nhau.
• Các gờ này là bẫy cơ học. Khoảng cách và độ sâu của các gờ được tính toán sao cho chỉ có những chiếc nắp nằm đúng chiều mới bám chắc vào gờ và được đưa lên cao. Ví dụ như mặt rỗng úp vào băng tải, mặt phẳng ngửa ra ngoài. Những chiếc nắp nằm sai chiều, bị lật nghiêng hoặc chồng đè lên nhau sẽ bị mất trọng tâm do độ nghiêng của băng tải và tự động rơi ngược trở lại phễu chứa.
• Khi nắp đi lên đến đỉnh băng tải, chúng sẽ lật theo chiều quay của rulô và rơi vào máng trượt (chute) nhờ trọng lực.
• Nắp sau đó xếp thành hàng đơn để đi thẳng xuống, cấp vào chai và chuyển sang máy vặn nắp.

Các loại nắp phù hợp với máy cấp nắp băng tải leo

Dòng máy này là giải pháp tối ưu cho các loại nắp có kích thước từ trung bình đến lớn mà mâm rung khó xử lý hiệu quả:

• Nắp chai nước tinh khiết, nước ngọt
• Nắp có kích thước lớn hoặc thành nắp cao như nắp bình nước 5 lít, nắp bình 20 lít, nắp các loại hũ thực phẩm, hũ mỹ phẩm cỡ lớn.
• Nắp nhôm, nắp kim loại lớn (crown cap/lug cap): Dùng cho hũ yến sào, các loại hũ thực phẩm dùng nắp nhôm.

Máy cấp nắp băng tải leo phù hợp với dây chuyền chiết rót nào?

Máy thích hợp sử dụng trong các dây chuyền sản xuất sau:

• Dây chuyền sản xuất nước đóng chai quy mô lớn: Chiết rót và đóng nắp chai PET nước khoáng, nước tinh khiết công suất lớn.
• Dây chuyền đóng bình nước 5L – 20L.
• Dây chuyền chiết rót hóa chất, chất tẩy rửa như chai nước lau sàn, nước rửa chén, nước giặt xả. Các loại sản phẩm này thường sử dụng nắp lớn hoặc nắp dạng ca đong tiêu chuẩn.
• Dây chuyền đóng hũ thực phẩm: Các loại hũ nhựa, hũ thủy tinh đựng bánh kẹo, các loại hạt khô, đồ muối chua.

So sánh máy cấp nắp phễu rung và máy cấp nắp băng tải leo

Doanh nghiệp có thể xem bảng so sánh hai loại máy cấp nắp chai để có cái nhìn trực quan nhất khi lựa chọn thiết bị cho dây chuyền sản xuất của mình:

Tiêu chí so sánh	Máy cấp nắp mâm rung	Máy cấp nắp băng tải leo
Cơ chế định hướng nắp	Dựa trên tần số rung cơ học và các bẫy cơ khí (khe hở, thanh gạt) trên đường rãnh xoắn ốc của mâm	Dựa trên trọng lực và độ sâu/ khoảng cách của các gờ gạt trên dây đai băng tải chạy nghiêng.
Loại nắp tối ưu	Nắp có kích thước nhỏ đến trung bình; nắp có chiều cao ngắn hơn hoặc bằng đường kính (nắp dẹt); nắp mỏ vịt, nắp xịt có vòi dài	Nắp có kích thước từ trung bình đến rất lớn; nắp có thành cao, form dáng đối xứng; nắp bình nước 5L, bình 20L; nắp hũ thực phẩm lớn, nắp chai nước tinh khiết.
Dung tích phễu chứa liệu	Nhỏ đến trung bình	Rất lớn
Vị trí lắp đặt & không gian	Thường đặt trên cao, tiết kiệm diện tích xưởng	Đặt dưới sàn, chạy nghiêng lên cao, tốn diện tích mặt sàn hơn.
Tốc độ/ Năng suất	Trung bình đến khá cao	Cực cao
Độ hao mòn & trầy xước nắp	Có thể gây ma sát, trầy xước nhẹ bề mặt nắp nếu nắp nằm trong mâm rung quá lâu mà chưa ra ngoài	Rất ít gây trầy xước vì nắp được xúc lên nhẹ nhàng bằng các gờ cao su/nhựa.

Các dòng máy đóng nắp chai cho dây chuyền chiết rót

Chuyển sang dòng máy đóng nắp chai, có hai dòng máy chính được sử dụng chủ yếu trên thị trường hiện nay là máy đóng nắp chai dạng đầu chụp và máy đóng nắp chai dạng bánh xe lăn.

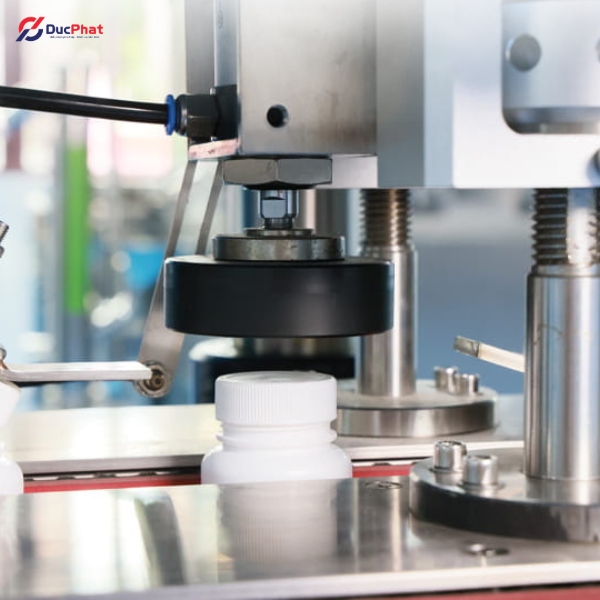

Máy đóng nắp chai dạng đầu chụp (Chuck capping machine)

Nguyên lý hoạt động của máy đóng nắp chai dạng đầu chụp

Dòng máy này vận hành theo chu trình “Cấp nắp – Chụp nắp – Siết chặt”.

• Sau khi chai đã có nắp nằm hờ trên miệng tiến vào vị trí để vặn, hệ thống kẹp chai sẽ giữ chặt thân chai lại để cố định, không cho chai bị xoay tròn trong quá trình siết.
• Đầu vặn nắp (Chuck) từ trên cao hạ xuống. Bên trong lòng đầu Chuk này có một vòng đệm cao su (hoặc silicon) có độ bám dính và đàn hồi cực cao, ôm khít lấy chu vi ngoài của nắp chai. Motor truyền lực sẽ làm đầu Chuck xoay tròn với tốc độ và mô men xoắn được cài đặt sẵn để siết chặt nắp vào ren cổ chai. Khi đạt đến độ chặt tiêu chuẩn, motor nhận diện đủ lực, đầu Chuck sẽ ngừng quay và nhấc lên, giải phóng để chai tiếp tục chạy theo băng tải ra ngoài.

Các loại nắp phù hợp với máy đóng nắp chai dạng đầu chụp

Thiết bị này phù hợp với các loại nắp ren vặn:

• Nắp nhựa có ren tiêu chuẩn: Nắp chai nước ngọt, nắp lọ thuốc ngành dược, nắp các loại chai gia vị.
• Nắp vặn có gờ, nắp có quai/thành dày: Nắp can nhựa đựng hóa chất, nước giặt. Với loại nắp này, đầu Chuck sẽ được gia công rãnh khía trùng khớp với răng cưa trên nắp can để siết lực mạnh mà không gây trượt.
• Nắp nhấn để vặn (Child-resistant cap – CRC): Loại nắp an toàn cho trẻ em thường dùng trong ngành dược phẩm hoặc hóa chất nguy hiểm. Đầu Chuck của máy sẽ vừa ấn một lực thẳng đứng xuống, vừa xoay để khóa ren.

Máy đóng nắp chai dạng đầu chụp phù hợp với dây chuyền chiết rót nào?

Máy cực kỳ phổ biến trong các dây chuyền:

• Dây chuyền chiết rót hóa mỹ phẩm & chất tẩy rửa: Chiết rót và đóng nắp can nhựa 1L – 5L. Bản chất các can này nặng, cần lực siết lớn và chính xác để không bị rò rỉ hóa chất ra ngoài khi vận chuyển.
• Dây chuyền dược phẩm & thực phẩm chức năng: Đóng nắp các lọ nhựa HDPE, lọ thủy tinh chứa thuốc viên, thuốc bột cần đảm bảo độ kín khít tuyệt đối để chống ẩm.
• Dây chuyền sản xuất hóa chất, dầu nhớt: Đóng nắp các chai, binh, can chứa dầu động cơ, thuốc bảo vệ thực vật.

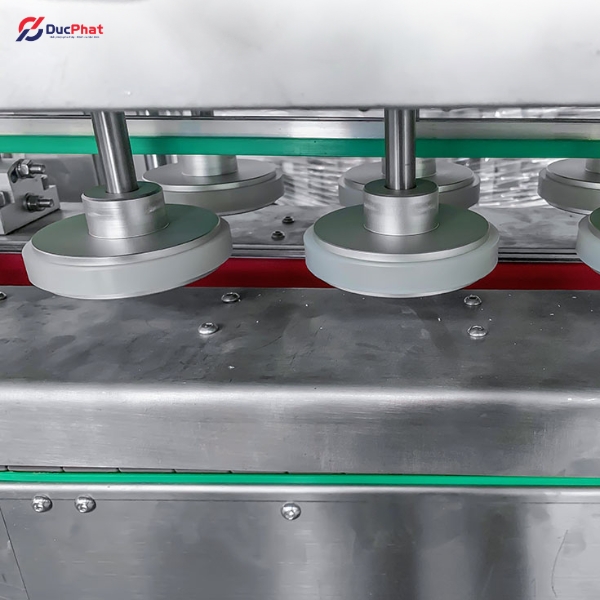

Máy đóng nắp chai dạng bánh xe lăn (Spindle capping machine)

Máy đóng nắp chai dạng bánh xe lăn sử dụng các cặp bánh xe cao su quay ngược chiều nhau để siết nắp ngay khi chai đang di chuyển liên tục trên băng tải.

Nguyên lý hoạt động của máy đóng nắp chai dạng bánh xe lăn

• Chai khi đi qua máng dẫn nắp, miệng chai sẽ tự động “vướng” vào nắp đang chờ sẵn ở đầu máng và kéo nắp đi theo. Tiếp đó, một thanh gạt cố định hoặc dây đai ép nhẹ phía trên để định vị nắp tạm thời vào đúng ren.
• Chai đi vào khu vực vặn nắp. Hai bên thân chai được kẹp chặt bởi một cặp dây đai cao su chạy cùng tốc độ với băng tải để giữ chai không bị xoay tròn hay đổ ngã trong khi siết nắp.
• Cơ chế siết của máy: Cắp bánh xe đầu tiên sẽ tiếp xúc vào hai rìa nắp, lực ma sát từ bánh xe cao su quay ngược chiều nhau sẽ xoay nắp để bắt vào ren cổ chai (vặn gá sơ bộ). Cặp bánh xe tiếp theo (tầng 2) sẽ quay với lực siết mạnh hơn để khóa chặt nắp lại.
• Chai đi qua hết các cặp bánh xe là nắp đã được khóa chặt hoàn toàn và đi thẳng đến đến công đoạn dán nhãn/đóng thùng mà không bị ngắt quãng.

Máy đóng nắp chai dạng bánh xe lăn phù hợp với loại nắp nào?

• Nắp phẳng tiêu chuẩn: Nắp chai nước suối, nước ngọt, hũ nhựa, hũ thủy tinh ngành dược.
• Nắp lật, nắp bật: Thường dùng cho chai sữa tắm, dầu gội. Các bánh xe cao su chỉ tiếp xúc phân hông của nắp nên không làm ảnh hưởng đến cơ cấu bật mở ở phía trên.
• Nắp mỏ vịt/ Nắp xịt: Với nắp mỏ vịt có vòi dài hướng lên trên hoặc hướng ra sau, đầu Chuck chụp từ trên xuống sẽ bị vướng. Trong khi đó, máy Spindle chỉ dùng các bánh xe ép vào phần hông của nắp để xoay, chừa khoảng trống phía trên cho chiếc mỏ vịt đi qua an toàn.

Máy đóng nắp chai dạng bánh xe lăn phù hợp với dây chuyền chiết rót nào?

Nhờ khả năng vận hành liên tục cho năng suất cao, dòng máy này là lựa chọn số 1 cho:

• Dây chuyền chiết rót hóa mỹ phẩm quy mô lớn: Nước rửa tay, sữa tắm, dầu gội, đặc biệt là các loại chai xịt lau kính, xịt khuẩn, xịt muỗi.
• Dây chuyền nước giải khát & thực phẩm: Các dòng chai nhựa PET đựng nước trái cây, nước mắm, dầu ăn có sản lượng lớn cần đóng gói nhanh để bắt kịp tốc độ chiết rót.
• Dây chuyền dược phẩm tốc độ cao: Đóng nắp các dòng lọ thuốc dạng lỏng như siro, nước súc miệng hoặc lọ thuốc viên số lượng lớn.

So sánh máy đóng nắp dạng đầu chụp và máy đóng gói dạng bánh xe lăn

Tiêu chí so sánh	Máy đóng nắp dạng đầu chụp	Máy đóng nắp dạng bánh xe lăn
Cơ chế vận hành	Tịnh tiến (Dừng chai – Chụp nắp – Siết nắt – Chạy tiếp)	Liên tục (Chai chạy thẳng, bánh xe lăn siết bên hông cùng tốc độ của băng tải chai)
Công suất	Trung bình (20 – 40 chai/phút)	Cao đến rất cao (60 – 150 chai/phút)
Độ linh hoạt khi thay đổi nắp	Phải thay đầu Chuck khi đổi size nắp	Chỉ cần vặn tay núm chỉnh khoảng cách giữa các bánh xe
Trầy xước nắp	Rất ít (vì đầu Chuck ôm đều 360 độ quanh nắp)	Có thể mòn, trầy nhẹ nắp nếu chỉnh lực ép bánh xe quá chặt
Khả năng đóng nắp mỏ vịt	Không tối ưu (dễ vướng mỏ vịt)	Tối ưu (bánh xe chỉ siết phần hông nắp, không chạm vào phần đầu nắp)

Đức Phát – Đơn vị cung cấp các dòng máy cấp nắp và đóng nắp chai tiên tiến cho dây chuyền chiết rót

Không chỉ máy chiết rót, Đức Phát còn cung cấp các dòng máy cấp nắp và máy đóng nắp chai phụ trợ cho dây chuyền chiết rót. Đức Phát có đầy đủ từ máy cấp nắp mâm rung, máy cấp nắp băng tải leo, máy đóng nắp dạng đầu chụp cho đến máy đóng nắp dạng bánh xe lăn.

Tùy theo nhu cầu của khách hàng, Đức Phát sẽ thiết kế giải pháp máy cấp nắp và đóng nắp chai riêng cho khách hàng, giúp khách hàng sở hữu dây chuyền chiết rót tự động hóa cao và chi phí phù hợp nhất.

Doanh nghiệp có nhu cầu hãy liên hệ ngay hotline 0919476666 để được tư vấn và báo giá.
